设备简介：

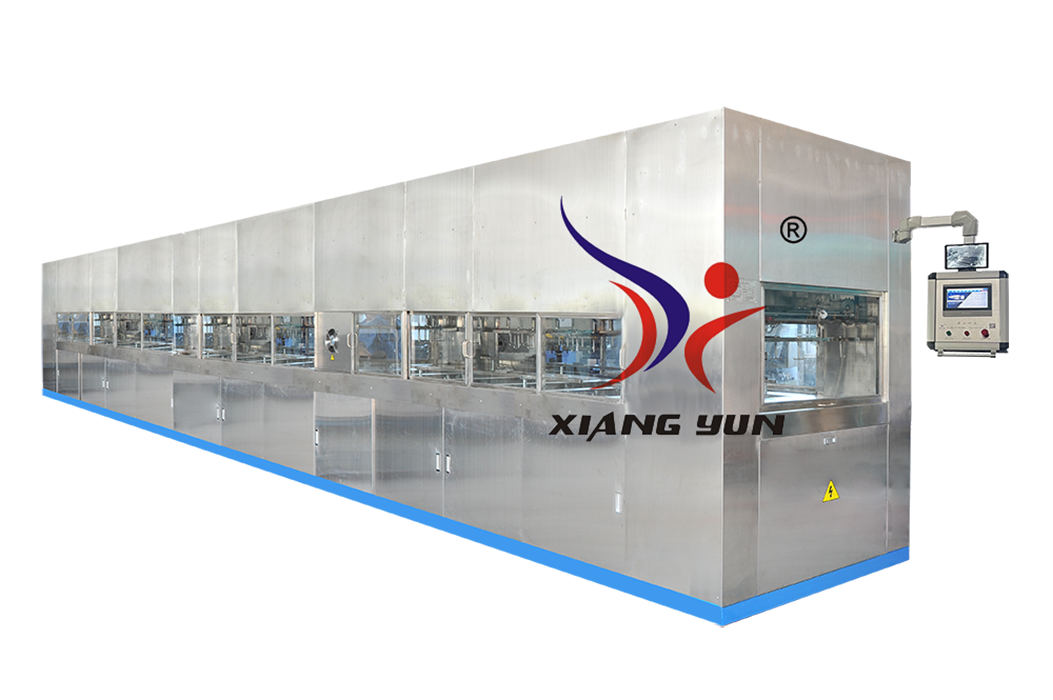

XY-NC6全自动强化生产線是我公司在XY-NC5机型上经过改进的第六代全自动智能型镜片强化生产線。主要针对一些非平面或半球面产品表面加膜加硬处理。本生产線应客户需求多次改良优化，使设备性能更加稳定可靠。由于系统采用了智能中文操作界面和故障提示功能，使您在短时间内就可以得心应手的操作和维护本机器。
1、系统由日本松下伺服驱动器、台湾台达可编程控制器（PLC），上海繁易12.1物联网触摸屏等组成智能控制系统。具有故障查询，声光报警显示，数据加密独立可调等功能。温控采用带PID智能模块控温，高性能長寿命不锈钢電热管热风循环式加热，安全可靠。主界面动态显示，当前電度显示、故障显示，报警查询功能，全数字化设定，温度分段分區控制，配有多个观测窗口，可随时查验产品在强化过程中的质量问题。
2 、输送部分采用双向平面链条输送， 伺服電机驱动；升降部分采用伺服電机控制机械臂将产品取出，经过多槽超声波清洗后再自动挂在输送链条上，独立两个强化槽可过IPA后再强化， 或强化两种不同材质产品（一槽放PC强化液、另一槽放PMMA强化液)，系统自由切换参数，清洗采用循环过滤加热装置，独立循环过滤水槽，无需频繁更换水源和过滤系统，节能环保。
3、本强化線包含烘干固化烤箱， 整机只需一个操作人员，一次性完成产品清洗、强化、烘干流程，使用起来非常方便。
适用范围：
PMMA、PC、PA、TAC、ABS、PET等塑料产品表面加膜加硬处理。如： 光學镜片、放大镜、車载光學产品、航空产品、工艺饰品、纽扣、灯饰、摄像头球罩、后视镜片、头盔防护面罩、手机视窗、汽車車标、車灯、仪表面板等。
工艺流程：
上料→超声清洗剂粗洗→超声波精洗→漂洗→超声波漂洗→超声精洗→ID切水→烘干→冷却→ IPA(乙醇浸泡清洗)→强化→预烘→烘干固化→自然冷却→下料
外形尺寸 | L20000×W2080×H2780mm (高度不包括风机和传动机械位置，可按客户要求定做 ) | |
生产能力 | 带烘干固化烤箱240挂/小时（ 8640付圆片） 共159杆×4挂 | |
最大加工工件尺寸 | 100×150mm（产品尺寸） | |
生 产 装 备 | 清洗强化装置 | 5组超声波独立清洗；2组强化超声波，均带过滤装置 |
超声波参数 | 频率：28KHz 220V；功率：2880W×7组 | |
过滤系统 | 0.37KW 380V离心泵、不锈钢过滤器。清洗1组，强化2组 ( 磁力泵 ) | |
清洗强化提升系统 | 同步带模组机械臂升降结构，伺服驱动马达，功率0.4KW 220V×5组；線性速度：0-1000mm/min可调 | |
传动系统 | 1.5KW伺服電机驱动，12A型精密滚子链条双向同步传动输送；線速度：0-2000mm/min可调，链条長度：32000mm×2条=64000mm | |
冷却系统 | 强化室配3匹格力卡机空调×1台；强化液冷却系统：1.5匹（1.102KW 220V）工业冷水机（带循环泵，泵功率：0.37KW 220V）×2台 | |
烘干加热参数 | 清洗加热（共5槽）：30KW 380V；清洗烘干：13.5KW 380V (4.5KW×3组)；强化预烘、固化區：78KW 380V； | |
整机功率 | 148.0KW 380V ( 实际功耗约：55.0KW/h ) | |
控 制 系 统 | 采用集中控制系统，配备伺服驱动器、可编程控制器（PLC），真彩高分辨率LCD触摸屏（人机界面），温度模块、视频监控系统；具有故障查询、声光报警、清洗、强化引升及输送链条的速度、时间可调，过热、缺相、过载、强化产品防脱落红外線检测等保护功能，累计计数功能，電流显示，線速度显 示，各种 安全保护功能，在出现故障后自动作出相应处理，并显示故障原因及排除方法，以便及时解决问题。 | |
